球冠圆板式橡胶支座
特点:
本产品是同济大学与我厂共同研制的改进型圆板支座。支座顶面采用纯橡胶球形表面,支座底部加设一圈D2.5毫米的半圆型环,它保留了变形各向同性的优点,又可克服安装后易产生的偏压,脱空等现象适用于一般桥梁,也适用于各种布置复杂的,纵坡较大(3-5%)的立交桥和高架桥,也可根据不同坡度调整球冠半径。
分类:
1、球冠圆板式橡胶支座

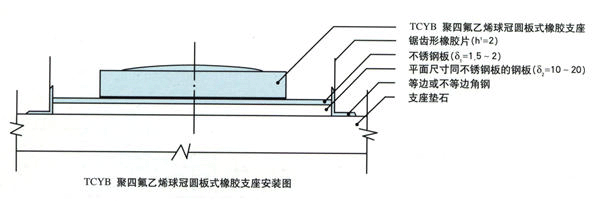

2、聚四氟乙烯球冠圆板式橡胶支座荷载等级80KN-3000KN

支座直径D(mm)
100-150
400-450
500
球冠高(h)(mm)
4
8
10

支座胶料物理机械性能(JT/T4-2004)

氯丁橡胶 天然橡胶 三元乙丙橡胶
硬度(1RHD) 60±3 60±3 60±3
拉伸强度(MPa) ≥17.0 ≥17.5 ≥15.2
扯断伸长率(%) ≥400 ≥400 ≥350
橡胶与钢板接剥离强度(KN/M) >7 >7 >7
脆性温度 ℃ ≤ -35 ≤-50 ≤-60
恒定压缩永久变型(70℃×22h)% ≤20 ≤25 ≤25
耐臭层老化(试验条件25-50pphm,20%伸长,40℃×96h) 无龟裂 无龟裂 无龟裂
热空气老化试验 试验条件(℃×h) 100×70 70×168 100×70
拉伸强度降低率(%) <15 <15 <15
攫断伸长率降低率(%) <40 <20 <40
硬度变化(IRHD) <±15 ±10 <±10
四氟板与橡胶剥离强度(KN/M) >4 >4 >4

适用气温:
1、氯丁胶型:+60℃~-25℃
2、天在胶型:+60℃~-40℃
3、三元乙丙胶型:+60℃~-45℃

TCYB系列球冠圆板式橡胶支座规格表

直径D(mm)
支座承载力N(KN)
支座总厚度h(mm)
采用允许承压应力σ(MPa)
采用允许水平位△(mm)
100
79
14
10.0
7.0
21
10.5
28
14.0
150
177
21
10.0
10.5
28
14.0
35
17.5
42
21.0
200
314
28
10.0
14.0
35
17.5
42
21.0
49
24.5
56
28.0
393
31
12.5
16.1
42
21.9
53
27.7
250
490
28
10.0
14.0
35
17.5
42
21.0
49
24.5
56
28.0
614
42
12.5
21.9
53
27.7
64
33.6
300
705
28
10.0
14.0
35
17.5
42
21.0
49
24.5
56
28.0
884
42
12.5
21.9
53
27.7
64
33.6
75
39.4
350
1203
53
12.5
27.7
64
33.6
75
39.4
86
45.3
直径D(mm)
支座承载力N(KN)
支座总厚度h(mm)
采用允许承压应力σ(MPa)
采用允许水平位△(mm)
350
1203
57
12.5
29.9
72
38.0
87
46.0
400
1571
53
12.5
27.7
64
33.6
75
39.4
86
45.3
97
51.1
1571
50
12.5
27.7
64
35.8
78
43.8
92
51.8
1571
57
12.5
29.9
72
38.0
87
46.0
102
54.0
450
1988
53
12.5
27.7
64
33.6
75
39.4
86
45.3
97
51.1
1988
50
12.5
27.7
64
35.8
78
43.8
92
51.8
1988
72
12.5
38.0
87
46.0
102
54.0
117
62.0
500
2450
72
12.5
38.0
87
46.0
102
54.0
117
62.0
132
70.0
